Хде-Йа - Исходники

Открытость проекта

Проект полностью открыт. Закрывать - не планирую. На коммерческую основу ставить - не планирую.

Как минимум, для коммерции потребуются согласования по использованию в этом проекте исходного кода других разработчиков, а ещё сертификация использования GPS/GLONASS-приёмника и трекера.

Репозиторий на github.com

Можно ли использовать исходники в своих проектах

Да, никаких возражений против использования исходного кода в своих проектах. Однако, будет лучше, если вы будете ссылаться на использование данного проекта. Это один из важных мотивационных факторов к дальнейшему развитию.

Это относится и к любительским проектам, и к крупным бесплатным, и к коммерческим.

Где и что находится

  • Исходный код прошивки

    Включает: директорию src, файлы def.h и xdeya-altimeter.ino. Для компиляции в среде Arduino нужно только это.

    Есть ещё скрипт fw - он написан на языке perl и служит для удобства компиляции и загрузки прошивки из консоли с помощью утилиты arduino-cli. Про это подробно расписано в подразделе Как собрать исходный код у себя

  • Исходники электрической схемы и печатной платы

    Всё находится в директории hw. Среда разработки: KiCad EDA

  • Исходники 3D-моделей для печати корпуса

    Директория box. Среда: SketchUp

    В имени skp-файла может встречаться noroundcorner - это исходник без скруглённых краёв. Оставлен, чтобы было проще поправить, а скругление краёв я всегда делаю в самом конце, т.к. отменить это действие никак нельзя. Файл xdeya.skp - это тот же файл, но уже конечный вариант со скруглением.

    Тут же лежат экспортированные в stl файлы моделей. В имени файлов зашифровано:

    • top / bottom - верхняя и нижняя часть корпуса
    • cord / lent - крепление под эластичный шнур или под эластичную ленту
    • long - удлинённый корпус
    • bold - утолщённый корпус для более жирного аккумулятора

  • Архив

    Директория arch.hw. Тут лежат исходники под различные модификации: плата (включая gerber-файлы для печати) и корпус.

Электронные компоненты:

  • Дисплей JLX19292G: COG 192x96 на чипе ST75256 c 24-pin шлейфом (например)

Как прошить с помощью программатора

Подключение к компьютеру (версия v.0.3)

Вам потребуется переходник USB-to-UART, т.к. в устройстве его нет. Подойдёт любой с AliExpress.

На плате устройства есть вот такой разъём:

  • gnd - к GND переходника.
  • 3v3 - к выходу питания +3.3v переходника. Этот вывод можно и не подключать, а питать устройство от аккумулятора или через разъём MicroUSB.
  • tx - к RX переходника.
  • rx - к TX переходника.

При подключении переходника USB-to-UART к компьютеру в списке устройств должен появиться новый последовательный порт (COM-порт). Если этого не произошло, скорее всего, необходимо установить драйверы для этого переходника.

Для программирования данного устройства его надо перевести в download-режим. Для этого удерживая кнопку boot на плате устройства, нажмите и отпустите кнопку reset. После этого можно отпускать кнопку boot.

Теперь устройство готово к загрузке на него прошивки.

Подключение к компьютеру (версия v.0.4 и более поздние)

У этой модификации на борту уже есть переходник USB-to-UART, поэтому для подключения к компьютеру достаточно подключить его кабелем через разъём MicroUSB на устройстве.

При подключении устройства к компьютеру через USB-кабель, в списке устройств должен появиться новый последовательный порт (COM-порт). Если этого не произошло, потребуется установить драйвер для чипа CP2102 под вашу операционную систему.

Теперь устройство готово к загрузке прошивки.

Загрузка прошивки на устройство

  • Берём готовый файл прошивки (один нужной версии)

  • Дополнительные файлы прошивки

    для Flash 4MByte: boot.zip

    для расширенной Flash 16Mbyte: boot.v6.zip

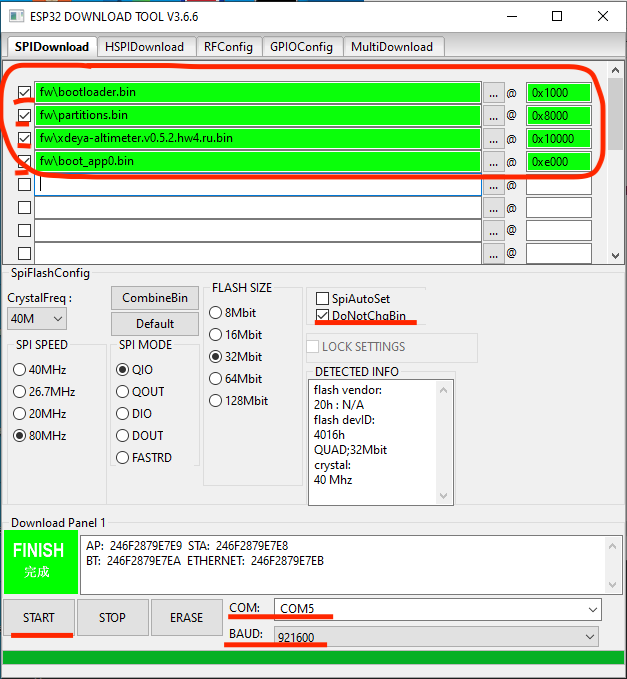

  • Скачиваем и запускаем Flash Download Tools

  • Нажимаем кнопку ESP32

  • Указываем 4 файла и адреса к ним:

    • bootloader.bin - адрес 0x1000
    • partitions.bin - адрес 0x8000
    • boot_app0.bin - адрес 0xe000
    • основной файл прошивки - адрес 0x10000

  • Ставим галку DoNotChgBin.

  • Выбираем COM-порт, через который подключено устройство.

  • BAUD : Это скорость, на которой будет заливаться прошивка. Должна работать любая, в т.ч. максимальная. Но может оказаться, что при высоких скоростях запись будет прерываться.

  • Жмем кнопку START

После этого начнётся процесс заливки прошивки.

Для аппаратной версии v.0.3 для запуска устройства после заливки прошивки требуется нажать кнопку reset.

Для аппаратной версии v.0.4 ничего дополнительно не требуется.

Как собрать исходный код у себя

Используемые сторонние библиотеки для среды Arduino

В среде Arduino

  • Используемая плата: ESP32 Dev Module

    В настройках среды Arduino в поле Дополнительные ссылки для Менеджера плат добавить:

    https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

    В Менеджере плат найти esp32 и установить версию 2.0.0

    ВНИМАНИЕ В версии 2.0.1 есть бага, при которой повторная WiFi-синхронизация вызывает перезагрузку устройства.

  • Откройте в Arduino файл xdeya-altimeter.ino

  • Компилируйте, загружайте

С помощью arduino-cli

Этот способ не работает в Windows, т.к. там нет привычного shell.

Потребуются:

  • установленные для Arduino библиотеки
  • установленная для Arduino плата
  • arduino-cli
  • perl

Для компиляции используется скрипт fw, который находится в этих исходниках.

Пример запуска:

./fw compileupload 4 ru /dev/cu.SLAB_USBtoUART
